01.Produktbeskrivning

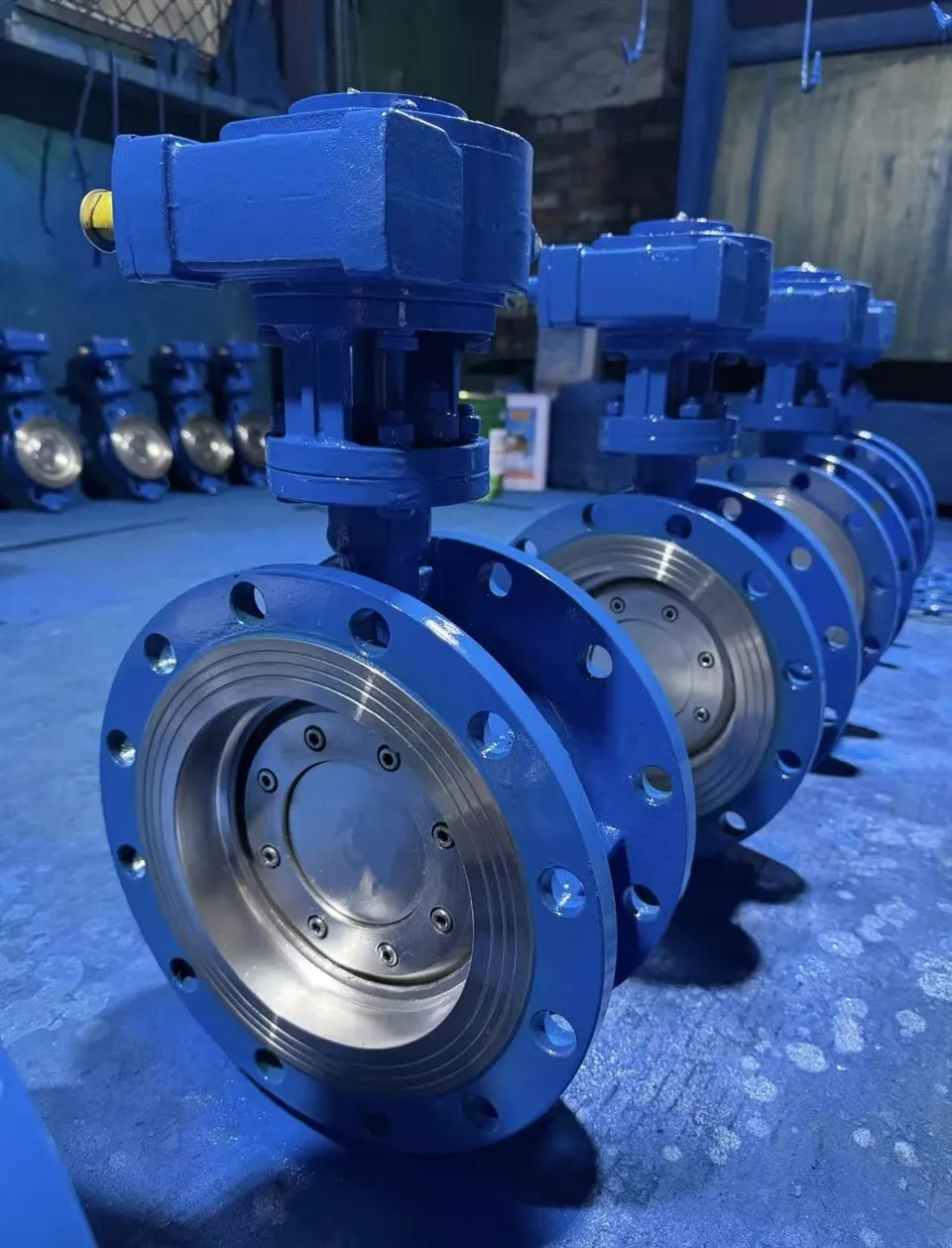

U-vridspjällsventilen har en innovativ U--formad flödeskanaldesign som erbjuder större flödeskapacitet, lägre tryckfall och överlägsen tätningsprestanda jämfört med traditionella vridspjällsventiler. Den är idealisk för att kontrollera eller stänga av vatten, gas, olja, slam och korrosiva medier inom kommunal, kemi-, kraft-, VVS-, livsmedels- och läkemedelsindustri.
02.Grundläggande information
| Modell NR. | U-fjärilsventil | Anslutningsformulär | Fläns |
|---|---|---|---|
| Tryck | Vanligt tryck | Förseglingsform | Glend Packings klotventil |
| Standard | HAN | Transport | Havsfrakt |
| Kvalitet | Hållbar | Transportpaket | Plywood Box |
| Varumärke | JINTAI | Specifikation | U-turbinfjärilsventil |
| Material | Gjutjärn | Strukturera | Rörformig |
| Fungera | Ddcv Double Lobe, Nrvr Silence, Sfcv Rubber Lobe, Nrvz Silence, Nrvg Silence | Flödesriktning | Enkelriktad |
| Ansökan | Industriell användning, vatten Industriell användning | Produktion | Punktleverans |
| Förse | Fabriksdirektförsäljning |
03. Produktens strukturella egenskaper
Ventilplatta:
Tillverkad med oöverträffad precision, ventilplattan -även kallad fjärilsplattan- har en distinkt skivform, sakkunnigt smidd av premium 304 rostfritt stål. Detta exceptionella material erbjuder enastående motståndskraft mot korrosion och slitage. Dess anmärkningsvärda förmåga att svänga runt axeln i ventilsätet upp till 90 grader underlättar felfri kontroll över ventilens funktioner, vilket gör den till en ovärderlig tillgång i sofistikerade vätskehanteringssystem.
Ventilkropp:
Ventilkroppen är konstruerad med precision av robust gjutstål och är noggrant utformad för att leverera oöverträffad styrka och styvhet, som kan motstå betydande tryck och temperaturer. Detta materialval säkerställer exceptionell hållbarhet samtidigt som det erbjuder anmärkningsvärda gjutnings- och bearbetningsfördelar, vilket möjliggör ett enkelt skapande av komplexa ventilkroppsstrukturer med enastående precision.
Tätningsstruktur:
Fjärilsventilens tätningsstruktur är noggrant utformad, med elastiska tätningselement som fjädrande gummi eller robusta metalltätningsringar. Dessa avgörande komponenter säkerställer en perfekt tätning mellan ventilplattan i 304 rostfritt stål och ventilsätet, vilket garanterar noll läckage när det är säkert stängt, vilket upprätthåller systemets integritet och optimerar effektiviteten.
04. Produktens viktigaste egenskaper
U-flänsventilen visar upp en innovativ U--formad flödeskanaldesign som ger större flödeskapacitet, minimalt tryckfall och exceptionell tätningsprestanda jämfört med konventionella vridspjällsventiler. Perfekt för att kontrollera eller stänga av vatten, gas, olja, slam och korrosiva medier inom industrier som kommunala, kemi-, energi-, VVS- och livsmedels- och läkemedelsindustrin.
-
Mjuk tätning (EPDM/NBR/PTFE): Garanterar noll läckage, idealiskt för rena vätskor/vätskor av{{0} livsmedelskvalitet.
Metallhård tätning (SS304/316): Tål höga temperaturer (Mindre än eller lika med 400 grader) och tryck (PN16+) utan ansträngning.
Flera aktiveringsmetoder - Manuell, växel, pneumatisk, elektrisk (explosionssäkra-alternativ tillgängliga).
Lång livslängd - Noggrant bearbetad skiva säkerställer 100 000 cykler utan slitage!
Enkel installation - Flänsade ändar (GB/ANSI/DIN-standarder), minimalt underhåll krävs.
05.Produktspecifikationer
| Nominell storlek | Manövrerad typ | Tryck | Temperatur | Tätningsmaterial | Skivmaterial | Kroppsmaterial | Medium | Ansökan | Anslutning Standard |
|---|---|---|---|---|---|---|---|---|---|
| DN50- 350 |
Pneumatiskt ställdon | PN2 | -15-85 grader | PTFE | WCB | Duktilt järn | Stark syra | Vatten | PN10/PN16 |
| Elektriskt ställdon | PN1.0 | -15-150 grader | EPDM | SS304 | Starkt alkalifoder | Gas | ANSI150 | ||
| Manuell handspak | PN1.6 | SS316 | Foder | DIN16 | |||||
| Snäckväxel | Polerplatta | JIS10K/16K |
| Storlek | KLASS 150 | JIS 10K | PN10 | PN16 | A | B | ΦD | L | H | C | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | NPS | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | D1 | N-Φd1 | ||||||
| 50 | 2" | 120.6 | 4-Φ19.1 | 120 | 4-Φ19 | 125 | 4-Φ19 | 125 | 4-Φ19 | 161 | 83 | 52.9 | 42 | 292 | 99 |
| 65 | 2½" | 139.7 | 4-Φ19.1 | 140 | 4-Φ19 | 145 | 4-Φ19 | 145 | 4-Φ19 | 175 | 93 | 64.5 | 45 | 316 | 99 |
| 80 | 3" | 152.4 | 4-Φ19.1 | 150 | 8-Φ19 | 160 | 8-Φ19 | 160 | 8-Φ19 | 181 | 95 | 78.8 | 46 | 324 | 99 |
| 100 | 4" | 190.5 | 8-Φ19.1 | 175 | 8-Φ19 | 180 | 8-Φ19 | 180 | 8-Φ19 | 200 | 114 | 104 | 52 | 362 | 99 |
| 125 | 5" | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | 210 | 8-Φ19 | 210 | 8-Φ19 | 213 | 127 | 123.3 | 55 | 394 | 115 |
| 150 | 6" | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | 240 | 8-Φ23 | 240 | 8-Φ23 | 226 | 139 | 155.1 | 56 | 419 | 115 |
| 200 | 8" | 298.5 | 8-Φ22.4 | 290 | 12-Φ23 | 295 | 8-Φ23 | 295 | 12-Φ23 | 260 | 172 | 202.5 | 61 | 506 | 220 |
| 250 | 10" | 361.9 | 12-Φ22.4 | 355 | 12-Φ25 | 350 | 12-Φ23 | 355 | 12-Φ28 | 292 | 203 | 250.5 | 66 | 566 | 220 |
| 300 | 12" | 431.8 | 12-Φ22.4 | 400 | 16-Φ25 | 400 | 12-Φ23 | 410 | 12-Φ28 | 337 | 242 | 301.5 | 77 | 650 | 220 |
| 350 | 14" | 476 | 12-Φ28.5 | 445 | 16-Φ25 | 460 | 16-Φ23 | 470 | 16-Φ28 | 368 | 267 | 333.3 | 77 | 715 | 323 |
