01.Produktbeskrivningar

7aeedb0ea1897a4069e4f7afbb37da94

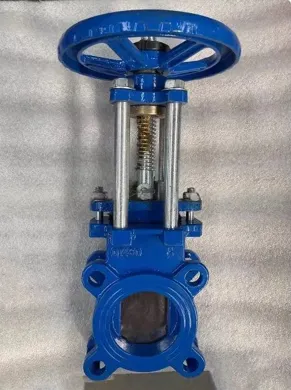

Den manuella knivspjällsventilen är en typ av ventil som avbryter flödet av media genom att driva spjällplattan i en linjär rörelse via ett handratt. Dess kärnfunktion är den kniv-eggformade grindplattan, speciellt designad för att hantera hög-viskositet, partikelhaltiga-vätskor eller vätskor.
Rotation av handratten höjer eller sänker skaftet, vilket gör att grinden rör sig vinkelrätt mot flödesriktningen och därigenom helt öppna eller stänga rörledningen. Dess unika kniv-design gör den särskilt lämplig för hantering av vätskor som innehåller fibrösa material, sediment och andra föroreningar. Det används ofta i industrier som gruvdrift, avloppsvattenrening och papperstillverkning.

02.Specifikationer

Knivspjällsventil, 1-PC kropp, ej stigande skaft
Klass	PN10/16
Storlek	DN50-DN600
Operatör	Hjul, Cap, Toppflänsfri axel, Växellåda
Material av huvuddelar	Kropp: segjärn; Motorhuv: segjärn; Stam: Rostfritt stål ANSI420; Stammutter: Mässing Kil: rostfritt stål AISI304/316; Kilmutter: Mässing; Kroppssätesring: Gummi EPDM/NBR Handhjul: Gjutjärn.

03.Struktur och arbetsprincip

Kärnkomponenterna i den manuella knivslussventilen är grindplattan och ventilkroppen, med följande funktionsprincip:

Grindplattans design:

Botten av grindplattan är bearbetad till en vass knivegg, som kan skära fibrer och skrapa bort vidhäftningar från tätningsytan för att förhindra att föroreningar i mediet täpper till ventilen.

Körmetod:

Att rotera handratten medurs eller moturs driver ventilskaftet att stiga eller falla.

Öppna: Genom att vrida handratten medurs höjs ventilskaftet och lyfter portplattan till toppen av ventilhuset för att öppna passagen helt.
Stängning: Vridning av handratten moturs sänker grindplattan. Bladet skär av mediet och tätningsringen komprimeras för att uppnå tätning.

Stamtyp:

Stigande spindel: Spindelmuttern är placerad utanför ventilhuset. Skaftets rörelse är synlig, vilket underlättar bedömning av ventilstatus och smörjning.
Icke-stigande stam: Stammuttern är integrerad i grindplattan. Genom att vrida på handratten roterar stammen och lyfter grindplattan. Stammens rörelse syns inte utåt.

04. Produktdesign

product-596-443

05. Produktegenskaper

01/

Tätningsytan för grindplattan av-typ skrapar bort vidhäftande ämnen och rengör skräp automatiskt.

02/

Grindplattor i rostfritt stål förhindrar tätningsläckage orsakat av korrosion.

03/

Härdade alla-tätningsytor i metall säkerställer slitstyrka och uppfyller tätningskraven.

04/

Ventilhusets tätningsyta saknar spår, vilket förhindrar uppbyggnad av rester och säkerställer smidig drift.

05/

Kompakt strukturlängd sparar material, minskar installationsutrymmet och stöder effektivt rörledningens styrka.

06/

Styrblock på ventilhuset säkerställer korrekt portrörelse, medan fyra kompressionsblock garanterar effektiv tätning.

06. Produktansökan

Gruv-, koltvätt- och stålindustrier-för kolspolningsrörledningar, rörledningar för filterslam, askutsläppsledningar, etc.;
Reningsutrustning-för avloppsvatten, slurry, föroreningar och klarat vatten som innehåller suspenderade fasta ämnen;
Massa- och pappersindustrin-för massa- och mäldblandningar oavsett koncentration;
Askaborttagning från kraftverk-för askslam.

07.Företagstjänster

Vårt företag tillhandahåller omfattande tjänster och support för att säkerställa att alla kunder får anpassade lösningar av hög-kvalitet.

Anpassad design:Vi erbjuder OEM/ODM-tjänster för att möta specifika industri- eller projektbehov.
Strikt kvalitetskontroll:Varje tappsadel är testad för prestanda, tätning och tryckhållfasthet.
Effektiv leverans:Snabb och pålitlig leverans från vår tillverkningsanläggning i Shanxi, Kina till kunder över hela världen
Professionell support:Vårt tekniska team erbjuder konsultation och efter-försäljningshjälp för installation, kompatibilitet och underhåll.
