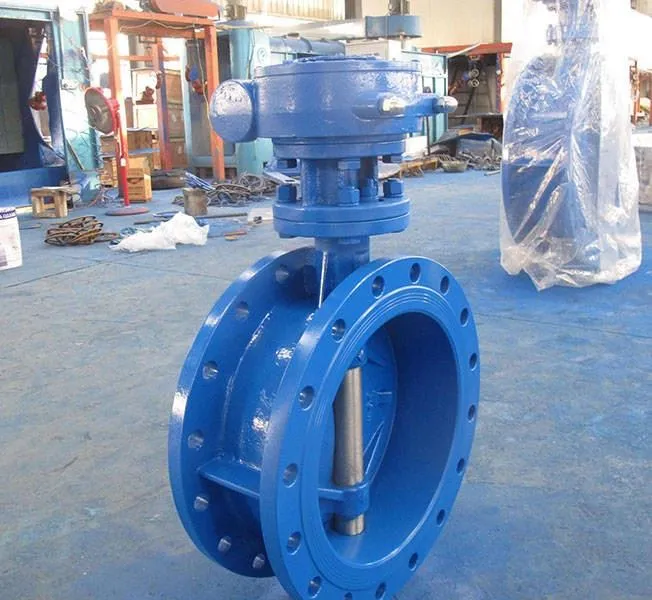

Duktilt järn dubbel offset fjärilsventil

Den huvudsakliga innovationen med den dubbelförskjutna vridspjällsventilen ligger i dess "dubbelförskjutna" design, där ventilskaftets axel samtidigt är förskjuten från både vridsplåtens mittpunkt (axiell excentricitet) och ventilkroppens centrum (radiell excentricitet). Denna speciella struktur gör att fjärilsplattan kan lossna helt från ventilsätet med endast en mycket liten rotation under ventilöppning, vilket undviker överdriven kompression och friktion mellan fjärilsplattan och ventilsätet. När den är stängd roterar fjärilsplattan i motsatt riktning och passar ventilsätet exakt genom den excentriska strukturens styreffekt. Med användning av positionstätningsprincipen uppnås en tät tätning genom att utnyttja den elastiska kompressionen av ventilsätet av fjärilsplattan. Vissa metalltätningsmodeller har till och med en själv-kompenserande egenskap att "ju högre tryck, desto mer pålitlig tätning".

Ventilen består huvudsakligen av kärnkomponenter såsom ventilhus, fjärilsplatta, ventilsäte, ventilskaft, tätningar och fästelement.

Ventilkroppen använder en integrerad gjutprocess för att säkerställa strukturell styrka och styvhet.

Fjärilsplattan kan valfritt utformas med en dubbel-flerkanalsdesign med platt fackverk, som balanserar kraften i vattenflödet under höga flödeshastigheter, förhindrar vibrationer i ventilplattan och förbättrar driftsstabiliteten.

Ventilskaftet och fjärilsplattan är fästa tillsammans med koniska stift eller andra säkra anslutningar för att förhindra lossning och läckage under transmissionen.

Axeltätningen använder en fler-flytande "O"-ringtätningsstruktur, som ger både intern mediatätning och yttre föroreningsskydd.
