01.Produktbeskrivning

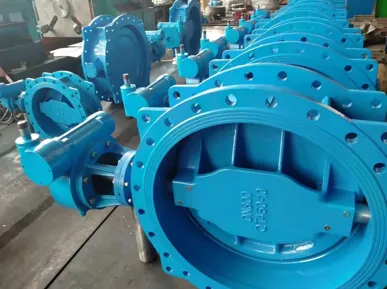

Den excentriska fjärilsventilen med dubbla flänsar är en ytterligare förfining och utveckling av den enkla-excentriska vridspjällsventilen, som representerar den vanligaste dubbla-excentriska vridspjällsventilen. Dess strukturella design har en förskjutning mellan ventilsätets axel och både skivans centrum och ventilhusets centrum.
"Excentriciteten" i dubbel excentricitet hänvisar till felinriktningen av två mittpunkter: ventilskaftet är förskjutet i förhållande till ventilsätets centrum, och ventilskivan är förskjuten i förhållande till rörledningens centrum.
02.Tekniska specifikationer
| Nominell diameter: | DN200-DN2000 |
| Arbetstemperatur: | 0 grader ~ 80 grader |
| Arbetstryck: | PN10, PN16, PN25 |
| Designstandard: | BS EN593 |
| Ansikte mot ansikte: | BS EN558-1,1S0 5752 Series 13/14 |
| Borrning av flänsar i enlighet med BS EN1092-2standard | |
| Hydraulisk testning enligt BS EN1074-1 och 2,BS EN12266 | |
| INGA. | Delens namn | Material | INGA. | Delens namn | Material |
|---|---|---|---|---|---|
| 1 | Växellåda | - | 2 | Nyckel | C45 |
| 3 | Tätningshållare | ST37 | 4 | O-ring | EPDM |
| 5 | Tätningsbussning | ZQ19-2 | 6 | Skruva | A2 |
| 7 | O-ring | EPDM | 8 | Kompositlager | GGSteel |
| 9 | Drivaxel | AISI 420 | 10 | Kropp | GG50 |
| 11 | Hållare | ST37 | 12 | O-ring | EPDM |
| 13 | O-ring | EPDM | 14 | Skruva | A2 |
| 15 | Tätningsring | EPDM | 16 | Nyckel | AISI 420 |
| 17 | Skruva | A2 | 18 | Kompositlager | GG50 |
| 19 | Gångjärnsskaft | AISI 420 | 20 | Skiva | Stål |
| 21 | Ändskydd | S30408 | 22 | O-ring | EPDM |
| 23 | Bult | A2 | 24 | Bricka | A2 |
| 25 | Bult | A2 | 26 | Bricka | A2 |
| 27 | Bricka | A2 | 28 | Navskydd | SS304 |
03. Huvuddimension för yttre och anslutning
| DN | L | 1,0 MPa | 1,6 MPa | ||||||
| D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | ||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 132 | 340 | 295 | 268 | 8-φ24 | 340 | 295 | 268 | 12-φ24 |
| 250 | 165 | 395 | 350 | 319 | 12-φ23 | 405 | 355 | 319 | 12-φ26 |
| 300 | 178 | 445 | 400 | 370 | 12-φ23 | 460 | 410 | 370 | 12-φ26 |
| 350 | 190 | 505 | 460 | 429 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 565 | 515 | 480 | 16-φ27 | 580 | 525 | 480 | 16-φ30 |
| 450 | 229 | 615 | 565 | 530 | 20-φ27 | 640 | 585 | 549 | 20-φ30 |
| 500 | 222 | 670 | 620 | 582 | 20-φ27 | 715 | 665 | 608 | 20-φ33 |
| 600 | 267 | 780 | 725 | 684 | 24-φ30 | 840 | 770 | 724 | 20-φ36 |
| 700 | 292 | 895 | 840 | 792 | 24-φ30 | 910 | 840 | 790 | 24-φ36 |
| 800 | 338 | 1015 | 950 | 901 | 24-φ33 | 1025 | 950 | 901 | 24-φ39 |
| 900 | 310 | 1115 | 1050 | 1001 | 28-φ33 | 1125 | 1050 | 1001 | 28-φ39 |
| 1000 | 410 | 1235 | 1160 | 1128 | 28-φ36 | 1255 | 1170 | 1122 | 28-φ42 |
| 1200 | 470 | 1480 | 1400 | 1326 | 32-φ39 | 1485 | 1390 | 1314 | 32-φ48 |
| 1400 | 530 | 1680 | 1600 | 1520 | 36-φ42 | 1690 | 1600 | 1520 | 36-φ48 |
| 1600 | 610 | 1905 | 1820 | 1730 | 44-φ42 | 1920 | 1820 | 1730 | 44-φ55 |
| 1800 | 670 | 2115 | 2020 | 1930 | 44-φ48 | 2130 | 2020 | 1930 | 44-φ60 |
| 2000 | 760 | 2325 | 2230 | 2150 | 48-φ48 | 2345 | 2230 | 2150 | 48-φ60 |
04. Nyckelfunktioner
Excentrisk tätningsstruktur
Skivan frigörs automatiskt från tätningsringen i samma ögonblick som den börjar öppna, vilket resulterar i lågt arbetsmoment, minskat slitage på tätningsytor, avsevärt förlängd livslängd och motståndskraft mot fastklämning.
Dubbel-flänsanslutning
Har standardflänsar i båda ändar, vilket säkerställer enkel installation och borttagning, stabil inriktning och utmärkt tryck-tät tätning; kompatibel med rörsystem som följer olika flänsstandarder.
Korrosionsbeständig-och hållbar
Ventilhuset har en invändig och extern epoxi- eller FBE-beläggning som motstår korrosion från jord och vatten, vilket säkerställer långvarig-hållbarhet och motståndskraft mot rost för nedgrävda rörledningar.
05. Konkurrensfördel
Längre livslängd och låga driftskostnader
Den excentriska, friktionsfria tätningsdesignen- resulterar i avsevärt lägre tätningsslitage jämfört med centriska vridspjällsventiler, vilket minskar frekvensen av byte av delar och underhåll, och sänker därigenom-långsiktiga driftskostnader.
Enkel drift och hög kompatibilitet med automation
Lågt arbetsmoment möjliggör stabil aktivering med hjälp av kompakta elektriska eller pneumatiska ställdon; anskaffningskostnaderna för styrutrustning är lägre jämfört med centrum-fjärilsventiler av samma storlek.
Noll läckage och miljööverensstämmelse
Den mjuka tätningen säkerställer noll läckage, förhindrar vattenavfall och uppfyller acceptansstandarder för kommunala vatten- och miljöskyddsprojekt; interna och externa rostskyddsbeläggningar uppfyller dricksvattenhygienstandarderna, vilket gör ventilen lämplig för transport av dricksvatten.
06. Produktapplikationer
Excenterventil med dubbelfläns har ett brett utbud av applikationer och används främst i:
Kommunal vattenförsörjning
Bygga VVS
Sekundär vattenförsörjning
Kylvattensystem
Vattenförsörjningsnät för omgivningstemperatur
07.Produktinstallation
Innerväggen måste hållas ren; inga föroreningar eller främmande föremål är tillåtna på tätningsringen eller fjärilsplattan.
Vridspjällsventiler av klämtyp- kräver specifika flänsar för-fjärilsventiler för installation.
Vridspjällsventilen måste installeras vertikalt på rörledningen och får inte vändas upp och ned.
Vridspjällsventilen kräver tidskrävande-flödesjustering, som styrs av en turbinväxellåda.
För vridspjällsventiler som ofta öppnas och stängs, öppna med jämna mellanrum (ungefär varannan månad) turbinhusets lock för att kontrollera fettnivån och se till att det finns en tillräcklig mängd.
Inspektera regelbundet alla komponenter i ventilen och åtgärda omedelbart eventuella fel som upptäcks.
