01.Produktbeskrivningar

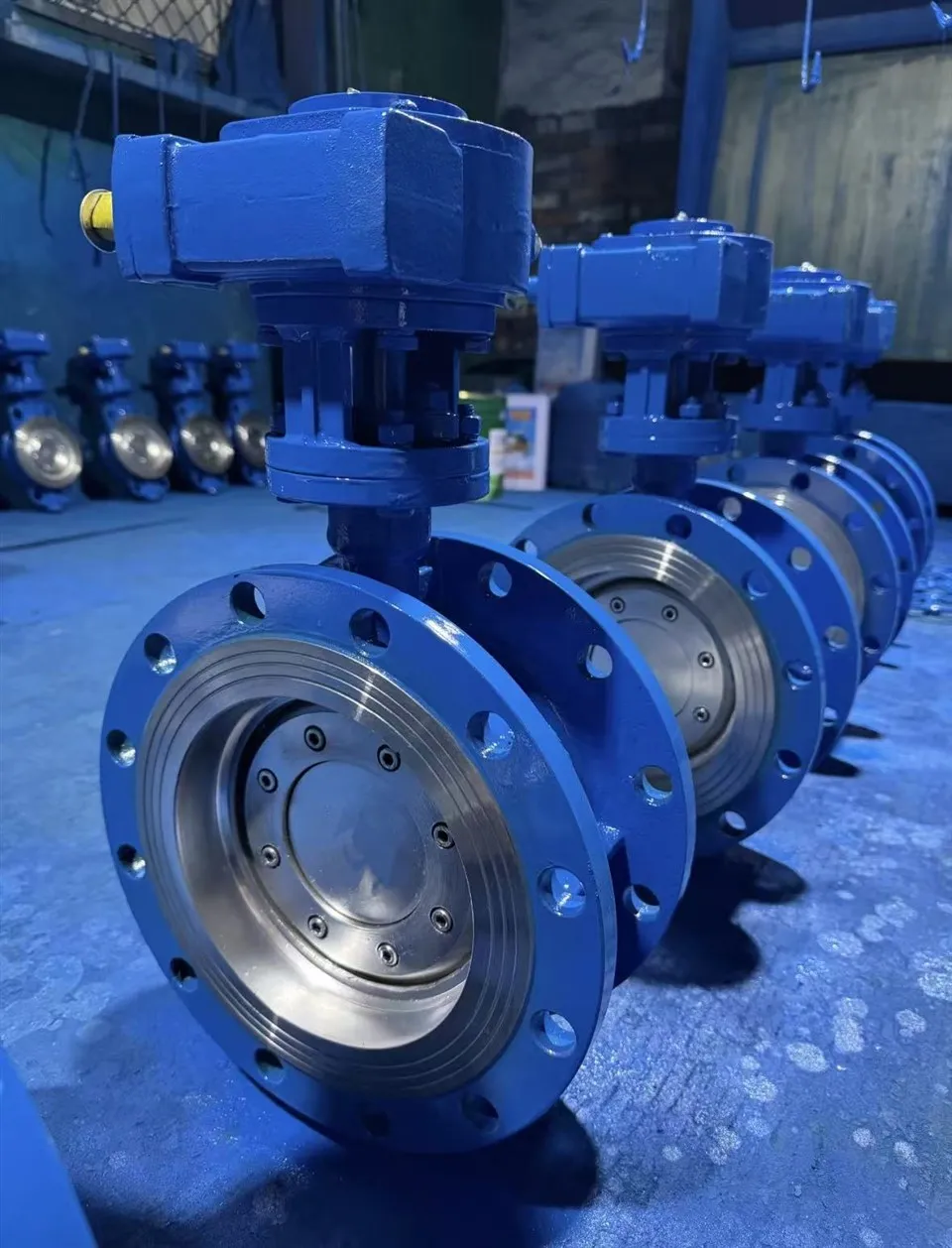

U-typ vridspjällsventil är en unikt strukturerad ventilanordning med breda tillämpningsscenarier. Dess kärnkonstruktion består av två halvcirkelformade ventilskivor som arbetar i tandem via en central ventilskaft. Denna design möjliggör snabb öppning och stängning av ventilen med bara en 90--graders rotation av manöverhandtaget. Den U-formade kroppskonfigurationen skapar en fri flödesväg för mediet, vilket effektivt minskar motståndsförlusterna under vätskepassage.
02.Grundläggande parametrar
| Standard | EN593/ ISO 5752 /BS5155/AWWA C504 Flänsborrning är enligt DIN 2501, BS4504, ANSI B16.1 |
| Arbetstryck | 10bar/16bar/25bar |
| Testa tryck | |
| Skal | 15bar/24bar/37,5bar |
| Täta | 11bar/17,6bar/27,5bar |
| Material | |
| Beläggning | Invändigt och utvändigt med smältbunden epoxibeläggning min250μm |
|
Inga |
Del |
Material |
| 1 |
Kropp |
DI/CI /Kolstål/Rostfritt stål |
|
2 |
Skiva |
DI/Rostfritt stål 304/316,AL-Brons |
|
3 |
Stam |
SS410/SS416/SS420/SS304/SS316 |
|
4 |
Plats |
NBR/EPDM/PTFE/VITON |
03.Produktbeskrivning
Kärnfunktionerna i U Type-spjällventilen inkluderar kompakt struktur, pålitlig tätning, bekväm drift och betydande kostnadsfördelar, särskilt utmärkt i låg-till-medeltrycksapplikationer.
Strukturell design: Kompakt och lätt med flexibel installation
Ventilhuset av U-typ erbjuder en kortare total längd och lägre vikt jämfört med traditionella fjärilsventiler av typen wafer-. Det kan direkt ersätta knivslussventiler, vilket sparar utrymme i rörledningen.
Tätningsprestanda: noll-läckagesäkerhet, multi-mediumkompatibilitet
Har en tätningsring av rostfritt stål av U-typ som bildar en elastisk tätning med skivan, vilket uppnår dubbelriktat nollläckage. Lämplig för olika medier inklusive vatten, gaser, oljor, syror och alkalier (t.ex. inom livsmedels-, läkemedels- och kemisk industri).
Driftsprestanda: Effektiv, enkel drift, enkelt underhåll
Kan installeras i alla vinklar; tätningar kan bytas ut individuellt, vilket minskar underhållskostnaderna. Topp-monterad struktur (på utvalda modeller) möjliggör utbyte av interna komponenter utan demontering av rörledningen i hög-tillämpningar med stor-diameter.
Ekonomiska och praktiska fördelar: Låg kostnad, brett användningsområde
Priset för endast 35 %-40 % av slussventiler med motsvarande specifikationer, med lägre installationskostnader. Särskilt kostnadseffektivt-i rörledningar med stor diameter (DN300 och högre).
04. Produktfördelar
De viktigaste fördelarna med fjärilsventiler av U-typ inkluderar:
Lång livslängd:
Tillverkad av förstklassiga material, ger ventilen exceptionell hållbarhet.
Förbättrad effektivitet:
Ventilens snabba öppnings-/stängningsmekanism och överlägsna tätningsprestanda möjliggör exakt flödeskontroll, vilket ökar driftseffektiviteten.
Mångsidig applikation:
Med bred tillämpbarhet inom olika industrier, tjänar denna ventil en mängd olika ändamål.
Kostnads-effektivitet:
Med en lätt design och förenklad installation erbjuder denna ventil låga installations- och driftskostnader.
05. Användningsområden
Fjärilsventiler av U-typ har omfattande tillämpningar inom olika industrier. Dessa inkluderar följande applikationsområden:
-
Kommunalt vattenförsörjning och avloppssystem:Detta system används allmänt i kommunala vattenförsörjningsledningsnätverk, professionella reningsverk för avloppsvatten, och urbana dagvattendräneringsledningsprojekt.
-
System för uppvärmning, ventilation och luftkonditionering (HVAC):Centralt luftkonditioneringssystem, värmesystem, kyltorn, varmvattenledningar.
-
Brandskyddssystem:Brandsprinklerrör, brandsprinklersystem, brandvattentankar.
-
Vattenrening och miljöskyddsindustri:Avloppsreningsverk, avloppsreningsverk, miljösaneringssystem.
06.Företagstjänster
Vårt företag tillhandahåller omfattande tjänster och support för att säkerställa att alla kunder får anpassade lösningar av hög-kvalitet.
-
Anpassad design:Vi erbjuder OEM/ODM-tjänster för att möta specifika industri- eller projektbehov.
-
Strikt kvalitetskontroll:Varje tappsadel är testad för prestanda, tätning och tryckhållfasthet.
-
Effektiv leverans:Snabb och pålitlig leverans från vår tillverkningsanläggning i Shanxi, Kina till kunder över hela världen
-
Professionell support:Vårt tekniska team erbjuder konsultation och efter-försäljningshjälp för installation, kompatibilitet och underhåll.
