01.Produktbeskrivning

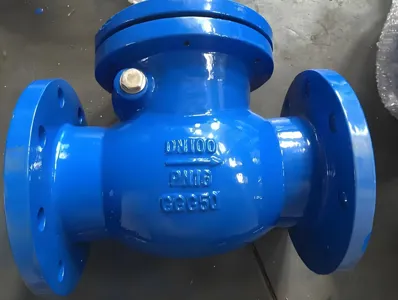

Duktilt järn svängbackventil är en typ av ventil som automatiskt öppnar och stänger under kraften från själva mediet. Dess primära funktion är att förhindra återflöde av mediet och undvika olyckor. De används huvudsakligen i rörledningssystem inom industrier som petroleum, kemi, läkemedel, gödningsmedel och kraftproduktion.
02.Grundläggande information
| Material | Gjutstål | Anslutningsformulär | Fläns, svets, klämma |
|---|---|---|---|
| Strukturera | Svänga | Tryck | Lågt och högt tryck |
| Fungera | Ddcy Double Lobe, Nrvr Silence, Sfcv Rubber Lobe, Nrvr Silence, Nrvr Silence | Förseglingsform | Metall, packning, o-ringtätning |
| Flödesriktning | Enkelriktad | Standard | JIS,Bsw,ANSI,GB,DIN |
| Ansökan | Industriell användning, industriell användning av vatten, hushållsanvändning | Leveranstid | 15-25 dagar |
| Beläggning | Anpassad | Design | BS 1868 / ASME B16.34 |
| Storlek | DN15-DN1200 | Avsluta anslutning | Flänsad RF, FF, RfJ, Bw |
| Ansikte mot ansikte | ASME B16.10 | Ändfläns | ASME B16.5 |
| Bw End | ASME B16.25 | Testa | API598 |
| Ursprung | Kina | Garantitid | 24 månader |
| OEM/ODM | Anpassad | Paketstorlek | Anpassad |
| Transportpaket | Träfodral | Specifikation | anpassade |
03.Struktur och arbetsprincip
Enkelriktad flödeskontroll:
Tillåter endast vätskeflöde i en riktning, vilket automatiskt förhindrar återflöde (ingen extern drift krävs).
Primära typer:
- Svängtyp: design med gångjärn, lämplig för applikationer med hög-flöde/låg{1}}hastighet
- Lyfttyp: Vertikalt rörlig skiva, hög tätningsprestanda
- Dubbelskivatyp: Wafer-stil, design med lågt tryckfall
- Kulbackventiltyp: Flytande kulstruktur, utmärkt tolerans för skräp
04.Produktegenskaper
Duktilt järn svängbackventil, även känd som en svängbackventil eller svängbackventil, öppnar eller stänger automatiskt baserat på mediets flöde och tyngdkraften. Dess funktion är att förhindra återflöde av mediet i rörledningen.
Duktilt järn svängbackventil är en automatisk ventil som främst används i rörledningar som kräver enkelriktat flöde av media och måste installeras horisontellt.
Lämplig för rena media; rekommenderas inte för media som innehåller fasta partiklar eller hög viskositet.
Materialen för huvudkroppen, interna komponenter, förpackningar, packningar och fästelement kan rimligen kombineras enligt användarkrav eller faktiska driftsförhållanden.
05.Produktparametrar
| Nominell storlek | Nominell storlek (tum) | F | H (ungefär) |
|---|---|---|---|
| 25 | 1 | 127±2 | 115 |
| 40 | 1.1/2 | 165±2 | 130 |
| 50 | 2 | 203±2 | 145 |
| 65 | 2.1/2 | 216±2 | 155 |
| 80 | 3 | 241±2 | 175 |
| 100 | 4 | 292±2 | 200 |
| 125 | 5 | 330±2 | 210 |
| 150 | 6 | 356±2 | 240 |
| 200 | 8 | 495±3 | 275 |
06. Produktutställning
07.Produktrekommendationer
